Une prise qui ne marche plus ou un appareil qui ne démarre pas ne demandent pas toujours l’intervention d’un électricien. Un simple multimètre suffit souvent pour comprendre le problème. Facile à utiliser, il permet de tester une prise rapidement et avec précision.
Voici exactement comment procéder, étape par étape, pour mesurer la tension, vérifier la mise à la terre et identifier phase et neutre en toute sécurité.
Régler son multimètre avant de commencer
Un mauvais réglage rend le diagnostic inutile. Branchez le fil noir sur COM et le fil rouge sur V/Ω. N’utilisez jamais le port ampérage.
Réglez ensuite l’appareil sur le courant alternatif, indiqué par AC ou ~V. Choisissez un calibre au-dessus de 240 V, comme 300 V ou 600 V. Un réglage trop bas, par exemple 200 V, affiche une erreur ou OL.
Certains multimètres font le réglage seuls. Dans ce cas, sélectionnez simplement ACV. L’appareil s’occupe du reste.
Mesurer la tension d’une prise avec un multimètre

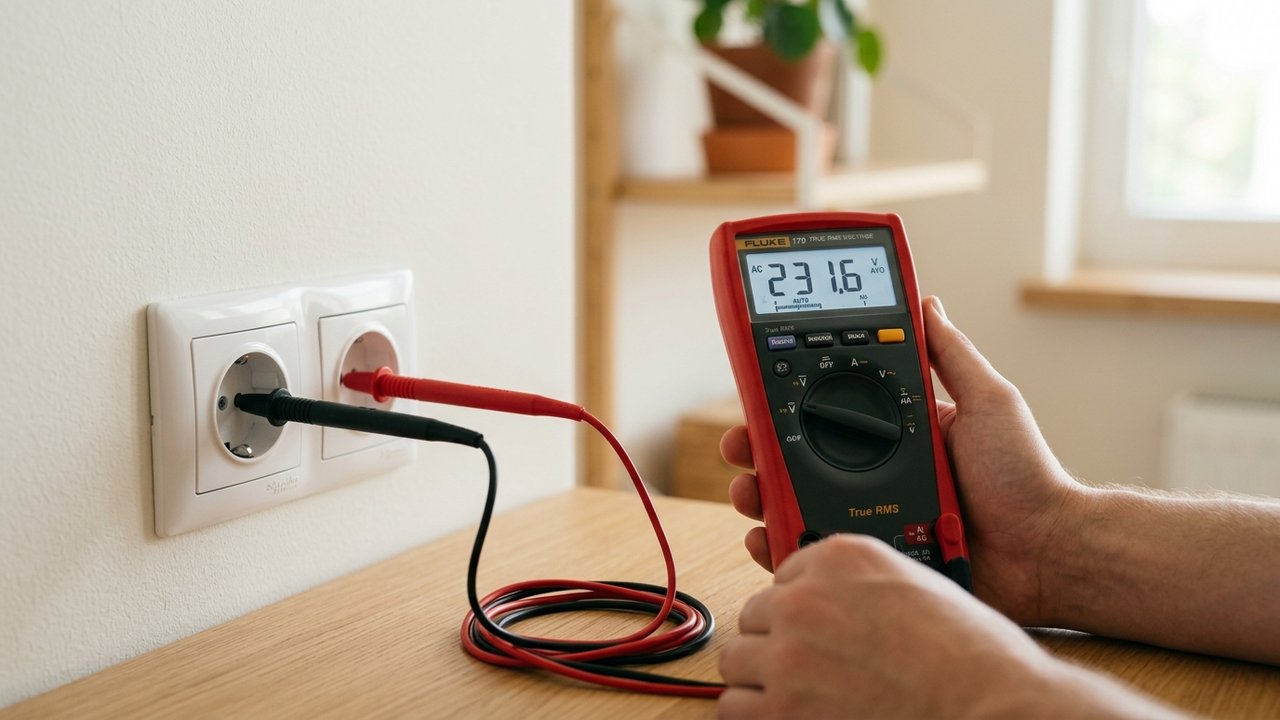

Tester la tension entre phase et neutre
En France, la phase se situe à droite et le neutre à gauche. Placez la pointe noire à gauche et la rouge à droite.
Regardez la valeur affichée. Une prise en bon état donne entre 220 et 240 V. La norme accepte une variation de 207 à 253 V. Une valeur comme 236 V ou 238 V reste normale.
Si l’écran indique 0 V ou OL, la prise ne fonctionne pas. Contrôlez d’abord le disjoncteur ou le fusible avant d’aller plus loin.
Vérifier la mise à la terre et identifier phase et neutre
Gardez le réglage en courant alternatif. Placez la pointe rouge sur la phase à droite et la noire sur la broche de terre. La valeur doit tourner autour de 220 à 240 V. Une tension plus basse indique un problème de terre.
Testez ensuite entre neutre et terre. Mettez la pointe rouge à gauche et la noire sur la terre. Vous devez lire une valeur proche de 0 V. Une tension élevée révèle un défaut de câblage.
Ces vérifications permettent aussi de repérer phase et neutre sans erreur. Le fil qui affiche environ 230 V avec la terre correspond à la phase. Celui qui reste proche de 0 V correspond au neutre.
Pour aller plus loin, coupez le disjoncteur. Passez en mode ohms. Mesurez entre la terre de la prise et une borne de terre. La résistance doit rester proche de 0 à 1 Ω.
Si vous intervenez sur les éléments internes de la prise, comme lors d’un remplacement ou d’un contrôle plus approfondi, les mêmes précautions s’appliquent qu’avec le débranchement sécurisé d’un appareil encastrable : disjoncteur coupé, vérification avant toute manipulation.

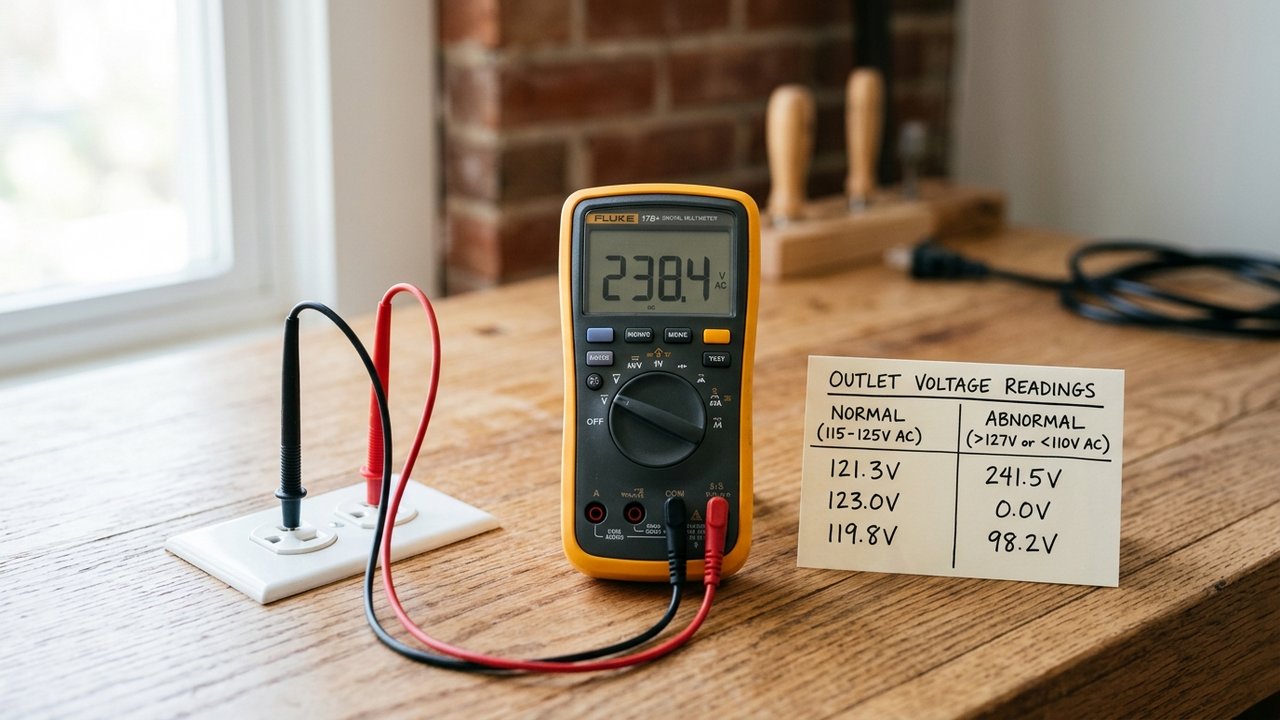

| Mesure | Valeur normale | Valeur anormale |
|---|---|---|
| Phase – Neutre | 220-240 V | 0 V ou < 207 V |
| Phase – Terre | 220-240 V | < 220 V |
| Neutre – Terre | ~0 V | > 5 V |
Interpréter les résultats et diagnostiquer un problème
Une tension correcte entre phase et neutre avec une terre faible révèle souvent une installation ancienne mal reliée à la terre. Ce défaut reste assez fréquent sur les vieux équipements.
Une tension entre 220 et 250 V reste normale. Au-delà de 253 V, il y a un risque de surtension. Vérifiez votre régulateur ou contactez votre fournisseur d’électricité.
Un affichage OL ou 1 a deux causes possibles. Le calibre choisi ne convient pas ou la prise n’est plus alimentée. Augmentez d’abord le calibre, puis contrôlez le disjoncteur. Dans de nombreux cas, la panne vient simplement d’un disjoncteur déclenché.
Erreurs fréquentes à éviter absolument
Quelques maladresses peuvent endommager votre multimètre ou vous exposer à un risque électrique. Voici les points de vigilance essentiels :
- Ne jamais oublier de couper le disjoncteur avant un test en mode ohms ou continuité : risque de court-circuit immédiat.
- Ne pas choisir un calibre inférieur à la tension mesurée (200 V pour du 230 V) : l’appareil affiche une erreur ou se bloque.
- Ne pas inverser les fentes phase et neutre : en France, la phase est à droite, le neutre à gauche, l’inverse de certains câblages étrangers.
- Ne jamais tester l’ampérage directement sur une prise : le port ampères s’utilise uniquement en série dans un circuit, jamais en parallèle.
- Toujours porter des gants isolants CAT III 600 V et utiliser des pointes fines adaptées aux prises sécurisées.
Questions fréquentes
Le multimètre affiche OL ou 1, que faire ?
Deux causes possibles existent. Le calibre est trop bas ou la prise est hors tension. Passez d’abord sur 600 V en courant alternatif. Si l’affichage reste identique, vérifiez le disjoncteur.
Quelle différence entre un testeur néon et un multimètre ?
Le testeur néon se limite à indiquer la présence de tension. Le multimètre fournit une mesure précise en volts. Pour un diagnostic fiable, le multimètre reste plus complet.
La tension fluctue entre 220 et 250 V, est-ce normal ?
Oui, cette variation entre dans la tolérance du réseau de ±10 %. Au-delà de 253 V, il s’agit d’une surtension. Contactez votre fournisseur d’électricité si cela arrive.
Peut-on tester une prise USB intégrée avec un multimètre ?
Oui. Après vérification de la prise secteur, passez en courant continu et réglez sur 5 V. Mesurez directement les ports USB pour contrôler la sortie.
