Brancher des spots en série peut paraître compliqué. En réalité, avec une méthode claire et du matériel adapté, l’opération reste accessible.
Ce guide détaille les étapes à suivre, les limites de ce type de montage et les erreurs à éviter.
Brancher des spots en série : le guide étape par étape
Le matériel nécessaire avant de commencer
Avant de commencer, il faut préparer le bon matériel. Un câble inadapté ou un connecteur trop faible peut provoquer des pannes.
- Vous aurez besoin d’une alimentation ou d’un transformateur adapté en 12 ou 24 V pour LED basse tension, avec une puissance supérieure à la consommation totale des spots.
- Prévoyez des câbles 2 ou 3 fils. Pour du 230 V, une section de 1,5 mm² est requise. Pour la basse tension, utilisez un câble polarisé adapté.
- Utilisez des connecteurs rapides de type WAGO 3 pôles pour chaque raccord, afin de relier l’alimentation et les spots entre eux.
- Ajoutez un testeur de tension ou un multimètre pour contrôler chaque étape, ainsi qu’une perceuse avec scie-cloche adaptée au diamètre des spots.
- Des boîtes de dérivation peuvent aussi être installées régulièrement pour simplifier la maintenance.
Par exemple, pour quatre spots LED en 24 V, une alimentation de 50 W, environ 10 m de câble 2 x 0,75 mm² et quatre connecteurs WAGO suffisent.
Les étapes de raccordement en détail
Coupez l’alimentation électrique au compteur. Vérifiez ensuite l’absence de tension avec un testeur. C’est non négociable.

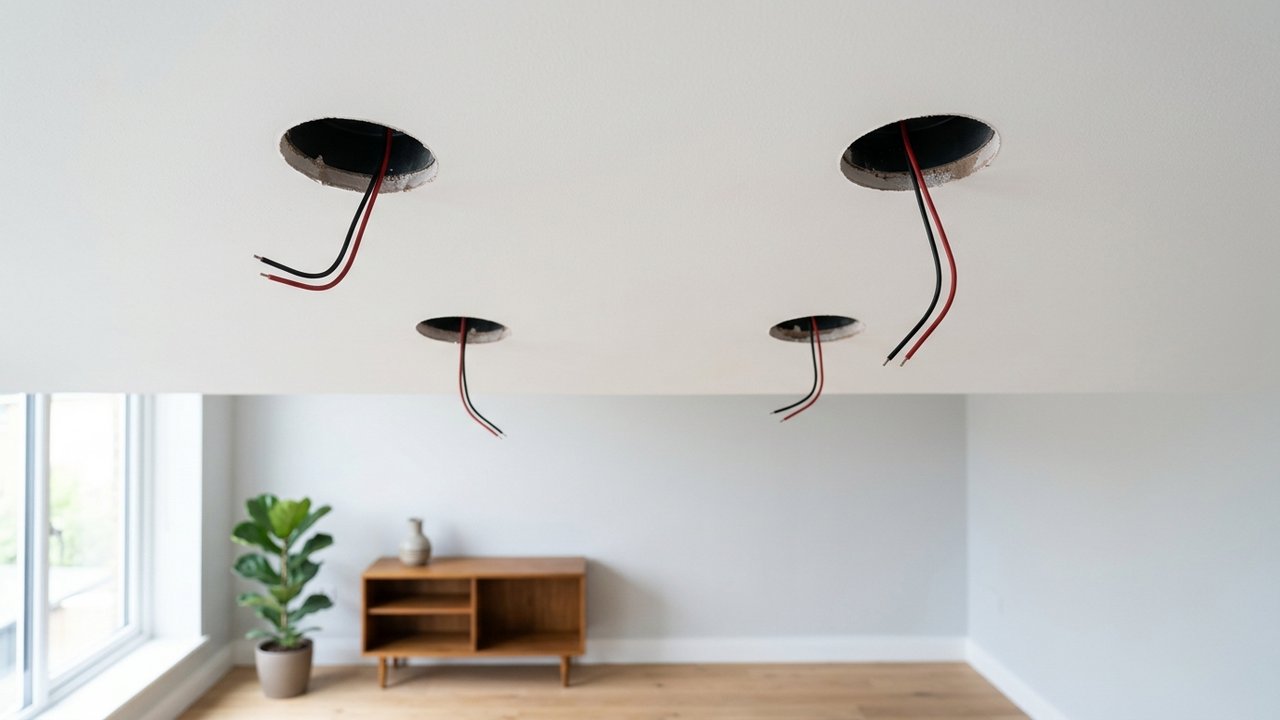

Repérer et tracer l’emplacement des spots au plafond. Percez ensuite les ouvertures en respectant le diamètre exact prévu pour chaque spot. Faites passer les câbles dans des gaines ICTA. Elles protègent les fils et sécurisent l’installation dans la durée.
Raccordez maintenant les spots en daisy-chain (chaîne de connexion) :
- Reliez le fil de phase de l’alimentation à la borne + du premier spot.
- Connectez la borne – du premier spot à la borne + du second.
- Répétez cette logique jusqu’au dernier spot.
- Reliez la borne – du dernier spot au neutre de l’alimentation.
- N’oubliez pas la terre sur chaque spot en 230V (obligatoire selon la norme NF C 15-100).
Utilisez un connecteur WAGO 3 pôles à chaque raccord. Cela sécurise les connexions et simplifie les interventions ultérieures.

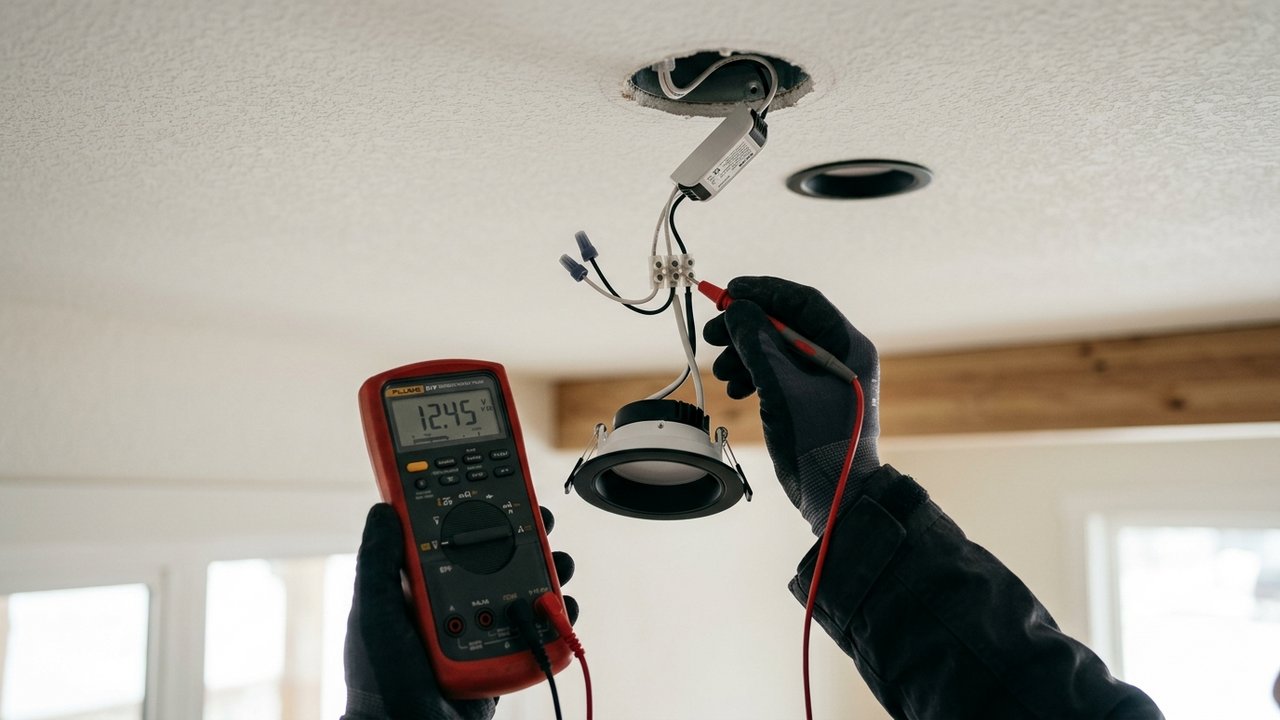

Avant de remettre le courant, contrôlez chaque branchement avec un multimètre. La tension doit rester proche de la valeur nominale. Vérifiez aussi la polarité sur les installations basse tension, car une inversion peut empêcher l’allumage ou endommager les spots.
Série ou parallèle : quelle différence pour vos spots ?
Ces deux types de branchement ne fonctionnent pas de la même manière. Le choix influence directement la luminosité, la fiabilité et la facilité de maintenance.
| Critère | Branchement en série | Branchement en parallèle |
|---|---|---|
| Tension par spot | Divisée entre les spots (ex. 4V chacun pour 12V / 3 spots) | Identique pour tous (ex. 12V partout) |
| Luminosité | Faible, inégale selon le nombre de spots | Uniforme et stable |
| Panne d’un spot | Tout le circuit s’éteint | Les autres spots restent allumés |
| Distance des câbles | Chute de tension importante sur longues distances | Stable même à distance |
| Compatibilité LED 230V | Déconseillée | Recommandée |
Le branchement en parallèle est le plus utilisé par les professionnels pour les LED, notamment pour les installations compatibles avec la domotique comme Zigbee ou le WiFi. Le montage en série reste réservé à certains cas spécifiques où la chute de tension est mieux gérée par l’alimentation.
Si un spot clignote en série, commencez par vérifier les connexions. Si le problème continue, il s’agit souvent d’une chute de tension. Dans ce cas, un passage en parallèle règle généralement la situation.
Combien de spots maximum peut-on brancher en série ?
Le nombre de spots dépend de l’alimentation et de la tension de chaque spot. Il suffit de diviser la tension totale par celle d’un spot pour obtenir le maximum théorique.
Par exemple, une alimentation de 30 V permet de brancher 6 spots de 5 V en série. Avec 12 V et des spots de 3 V, vous pouvez en mettre 4.
Ne sollicitez jamais l’alimentation à 100 %. Une marge de sécurité d’environ 20 % est recommandée pour éviter la surchauffe et prolonger la durée de vie.
La longueur des câbles joue aussi un rôle. Au-delà de 5 m, la chute de tension peut devenir importante. Il faut alors augmenter la section du câble ou réduire le nombre de spots.
Les erreurs fréquentes à éviter absolument
Ces erreurs sont fréquentes, même chez les bricoleurs expérimentés. Les connaître permet d’éviter les mauvaises surprises et les dysfonctionnements.
- Inverser la polarité +/- en basse tension : les spots ne s’allument pas ou grillent immédiatement.
- Oublier la terre en 230V : c’est un risque d’électrocution et une non-conformité à la norme NF C 15-100. Comme évoqué plus haut, chaque spot doit être raccordé à la terre.
- Ne pas couper le courant avant d’intervenir : un choc électrique peut être mortel. Consultez aussi notre article sur comment débrancher un appareil électrique en toute sécurité pour appliquer les mêmes réflexes.
- Utiliser des câbles sous-dimensionnés : en dessous de 1,5 mm² pour du 230V, le risque d’échauffement et d’incendie est réel.
- Brancher trop de spots sans calcul préalable : luminosité inégale, spots extrêmes ternes ou éteints, et durée de vie réduite de 30 % selon les données Silamp.
Laissez toujours environ 5 cm d’espace autour de chaque spot encastré. Cette ventilation est nécessaire pour éviter la surchauffe et garantir une durée de vie optimale des LED, jusqu’à 50 000 heures.
